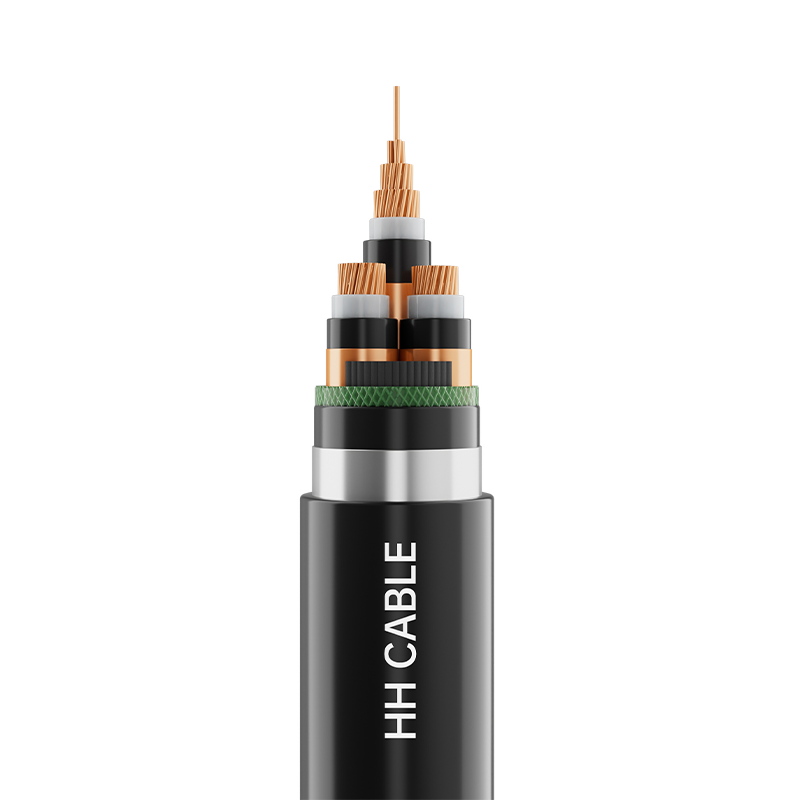

6-35kV Crucem-coniunctum Polyethylene Insulated Power Cable

Product Name: 6-35kV crux-conjuncta polyethylene insulata potentia fune

I-executionem signa

GB/T2706.2～3-2020

2-Product Model

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72, etc.

3 Voltage Specifications

Voltage level

Numerus metretas

Specification

Conductor aeris

Aluminium vel aluminium offensionis conductor

3.6/6kV

6/6 (10) kV

8.7/10 (15) kV

12/20kV

3

25 mm 2 630 mm 2

25 mm 2 630 mm 2

1

25 mm 2 -800 mm 2

25 mm 2 -800 mm 2

18/20（30）kV

3

35 mm 2 630 mm 2

35 mm 2 630 mm 2

1

35 mm 2 -800 mm 2

35 mm 2 -800 mm 2

21/35kV

26/35kV

3

50 mm 2 630 mm 2

50 mm 2 630 mm 2

1

50 mm 2 -800 mm 2

50 mm 2 -800 mm 2

4. Cable compages descriptio

Cable structure

Material Description

Conductor

Circum compactum (aeris vel aluminium vel aluminium stannum) conductor

Conductor protegens

Crux-coniunctum semi-materia conductiva

Insulation

Nulla materia polyethylene coniunctum crucem-

Nulla iaculis

Crux-coniunctum semi-materia conductiva

Metallum protegens

Taenia cuprea involutio vel filum aeneum sparsum flexuosum; Temperatura praeterea fibra optica vigilantia iuxta necessitates addi potest

Implens (si)

Non hygroscopic polypropylene fan informibus satiata denudat vel

Non-hygroscopic Polypropylene reticulata Filler Funis

Cable involuti tape (si)

Non texta vel polypropylene tape

Solitudo sleeve (si)

PVC or polyethylene or halogen-free low smoke flame retardant sheath material

Armatura (si)

Aluminium vel aluminium habena vel aluminium habena vel galvanized habena vel filum chalybe immaculatum vel aluminium filum vel aluminium stannum vel filum galvanized

Exterior vaginae

PVC or polyethylene or halogen-free low smoke flame retardant sheath material

V, idem core filum

Uno-coro cable: secundum naturalem colorem velit - original color

Funis tres-core: flavus, viridis, vitta rubra identificatio vel impressus 1, 2, 3, albus numerus cognitionis vel secundum elit requisita.

VI-Vaginis color

Nigrum aut sicut per elit scriptor postulationem

VII-Special perficientur opus

Flamma retardat gradus A/B/C, humilis fumus, halogen gratis, termite-probatio, rodens-probatio, UV repugnans, aqua resistens, etc.

8- cable application notas

8.1 Maximum diuturnum tempus temperatura æstimatum permissum est in operatione normali fune conductoris XC°C.

8.2 Per ambitum brevem (duratio 5 secundis non excedentem), maxima licita temperatura fune conductoris 250°C est.

8.3 Funem temperatus institutionem inferiorem esse non debet quam 0

Minimum inflexio radii ad institutionem remulco 8.4

8.4.1 Unius nucleus inermis funis;

Radius funis minimus inflexus per institutionem: non minus quam XX temporibus exteriorem funem;

Radius funis minimus inflexus post institutionem : non minus quam 15 ter diametri exterioris fune.

8.4.2 Single-core armatae funis;

Radius funis minimus inflexus per institutionem: non minus quam 15 ter diametri exterioris fune;

Radius funis minimus inflexus post institutionem : non minus quam 12 ter diametri exterioris fune.

8.4.3 Tres funis inermes nuclei:

Radius funis minimus inflexus per institutionem: non minus quam 15 ter diametri exterioris fune;

Radius funis minimus inflexus post institutionem : non minus quam 12 ter diametri exterioris fune.

8.4.3 Funem triticum armatum;

Radius funis minimus inflexus per institutionem: non minus quam 12 times diametri exterioris fune;

Radius funis minimus inflexus post institutionem : non minus quam 10 ter diametri exterioris fune.

8.5 Funis late usus est in systematibus tradendis et distribuendis, in retia distributione potestatis urbanae et commeatus potentiae industrialis. Funem tam domesticas quam foris ad certam institutionem aptus est, protinus in fistulas, cables fercula, specus et fossas funem sepelire potest. Funis metallicus armatus resistere potest viribus mechanicis sed tensio non significativa; funem filum-armatum sustinere potest vires mechanicas et magnas tensiones; inermis rhoncus non sustinebunt eu vel compressionem.
