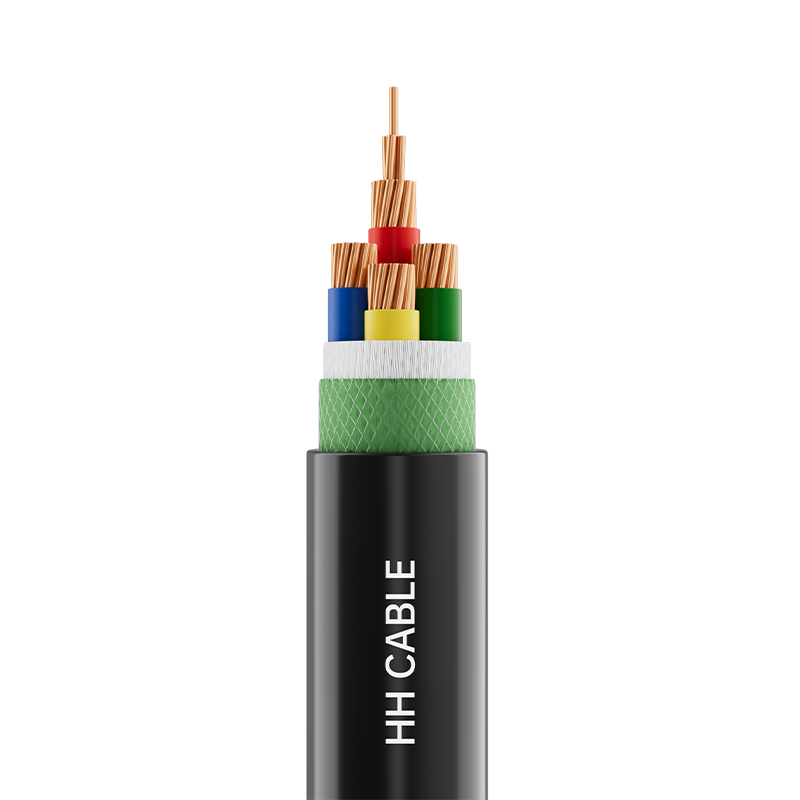

1.8-3kV Et Infra PVC Insulae Power Cables

Product Name: 1.8/3kV et infra PVC insulatas potentiae retinacula

I-executionem signa

GB/T2706.1-220

2-Product Model

VV, VLV, VLHV, VV22, VLH22, VV32, VY23, VV62, VV72, etc.

3- intentione level

1.8/3kV, 0.6/1kV

IV-Product Specifications

Numerus metretas

Specification

Conductor aeris

Aluminium vel aluminium offensionis conductor

1-5

1.5 mm 2 630 mm 2

1.5 mm 2 630 mm 2

3 1, 3 2, 4 1 .

2.5 mm 2 630 mm 2

6 mm 2 630 mm 2

5. Cable structura descriptio

Cable structure

Material Description

Conductor

Ductores aenei vel aluminii vel aluminii rotundi vel non compacti, conductores aeris - Classis I, Classis II, Classis V; aluminium conductores - Classis 1, Classis 2

Repugnans iacuit ignis (si)

Micha tape

Insulation

Nulla materia PVC

Implens (si)

Non-hygroscopic Polypropylene reticulata Filler Funis

Cable involuti tape (si)

Non texta vel polypropylene tape

Metallum protegens (si)

Tape aeris involutio vel filum aeris involuti

Interior Vagina (si)

Polypropylene taenia caelata vel (polyvinyl chloride vel polyethylene) materia vaginae

Solitudo sleeve (si)

PVC vel polyethylene vagina materia

Armatura (si)

Aluminium vel aluminium habena vel aluminium habena vel galvanized habena vel filum chalybe immaculatum vel aluminium filum vel aluminium stannum vel filum galvanized

Exterior vaginae

PVC vel polyethylene vagina materia

VI, idem core filum

6.1 Insulation fuco identificatio:

Funis 1-nucleus: flavus vel viridis vel ruber vel caeruleus vel viridi-viridis color duplex vel sicut per mos exigentia.

2-cable: rubra, caerulea; 3-cable: flavus, viridis, ruber;

4-cable: flavus, viridis, rubicundus, caeruleus;

fune cori 5-: flavi, viridis, rubri, caerulei, flavo-viridis, duplici colore vel nigro vel ut per mos requisita;

3 1 core cable: flavus, viridis, rubicundus, caeruleus;

3 2 core cable: flavus, viridis, ruber, caeruleus, flavus-viridis color vel niger vel sicut per elit requisita;

4 1 nucleus cable: flavus, viridis, rubicundus, caeruleus, flavus-viridis duplicatus color vel niger vel ut per mos requisita.

Nota 1 : Flavus, viridis et rubeus pro nucleo principali, et caeruleus pro media linea media.

6.2 Multi-core in velit amet digital identificatio:

2-cors funis: 0, 1; 3* nucleo fune: 1, 2, 3; 4-cors cable: 0, 1, 2, 3;

4-cors cable: 0, 1, 2, 3, 4;

Nota 2: Numeri albi esse debent vel ut per mos requisita, ubi 1, 2, 3 sunt pro nuclei principales, 0 pro nucleo neutrarum, et in 5-nucleis, numerus 4 refertur ad speciales conductores (including conductores fundationis).

7-Vaginis color

Nigrum aut sicut per elit scriptor postulationem

VIII-Special perficientur opus

Flamma retardat gradus A/B/C, ignis resistens, termite resistens, rodens resistens, UV resistens, oleum resistens, etc.

9- cable application notas

9.1 Maxima diuturna temperatura æstimata æstimatio pro fune conductoris in operatione normali datur 70°C.

9.2 In brevi circuitione (duratio 5 secundas non excedentes), maxima licita temperatura fune conductoris est 160°C.

Funem temperatus institutionem 9.3 non minus quam 0

Minimum inflexio radii ad 9.4 cable installation

9.4.1 Core inermis inermis;

Funis minimus radii in institutione flectere debet non minus quam XX temporibus funis diametri exterioris.

Funis minimus flectit radium post institutionem non minus quam XV temporibus funis diametri exterioris.

9.4.2 Single-coris funem armatum;

Radius funis minimus inflexus per institutionem: non minus quam 15 ter diametri exterioris fune;

Radius funis minimus inflexus post institutionem : non minus quam 12 ter diametri exterioris fune.

9.4.3 Multi-core inermes rudentes;

Radius funis minimus inflexus per institutionem: non minus quam 15 ter diametri exterioris fune;

Radius funis minimus inflexus post institutionem : non minus quam 12 ter diametri exterioris fune.

9.4.4 Multi-core armatae rudentes;

Radius funis minimus inflexus per institutionem: non minus quam 12 times diametri exterioris fune;

Radius funis minimus inflexus post institutionem : non minus quam 10 ter diametri exterioris fune.

9.5 funis late in systematibus 0.6/1kV et 1.8/3kV adhibita est. Funem aptum ad certas institutiones tam domesticas quam foris, sepulturas ordinare, fistulas, funem fercula, specus et fossas funes. Funis metallicus taeniola armata non potest sustinere copias mechanicas sed tensionem significantem non. Funem metallum armatum sustinere potest copias mechanicas et magnas contentiones. Rhoncus inermis non potest sustinere intentionem vel compressionem.
