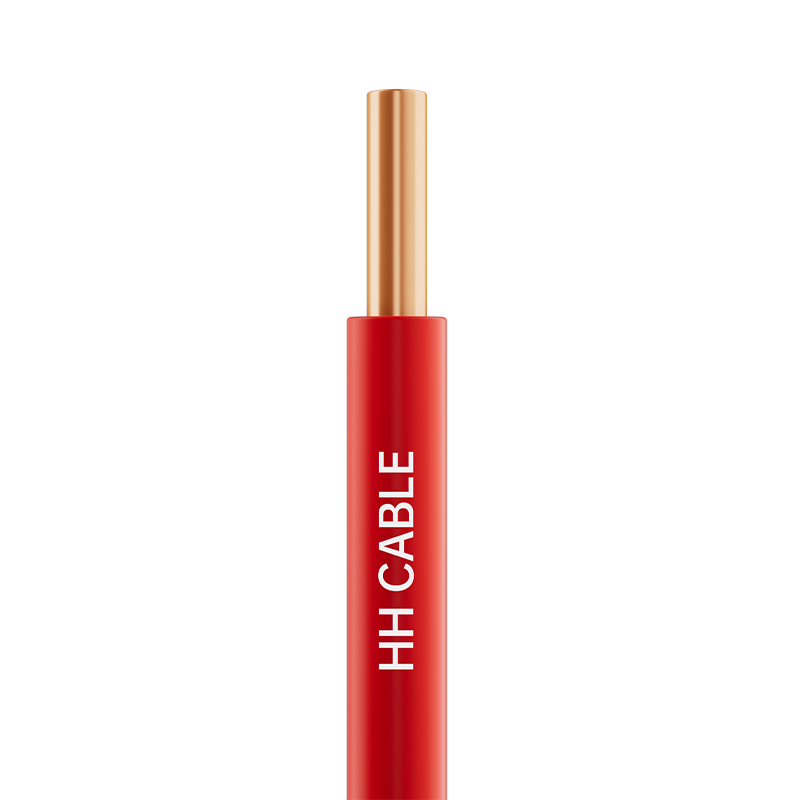

450-750V Et Infra PVC Insulae Cables, Fila Et Funes

Product Name: 450-750V et infra PVC rudentes insulae, filis et funibus

I-executionem signa

GB/T5023-2008, JB/T8734-2016

2-Product Model

BV, BLV, BVV, BLVV, BVVB, BLVVB, BVR, RV, RVV, RVS, etc.

3- intentione level

450/750V, 300/500V, 300/300V

4-Categoria Specification

Voltage level

exemplar

Specification

450/750V

60227 IEC 01(BV)

1.5 mm 2 400 mm 2

BLV

2.5 mm 2 400 mm 2

60227 IEC 0 2 ( R V )

1.5 mm2～240 mm2

BVR

2.5 mm2～185 mm2

300/500V

60227 IEC 05(BV)

0.5 mm2～1.0 mm2

BV

0.75 mm2～1.0 mm2

60227 IEC 06(RV)

0.5 mm2～1.0 mm2

300/500V

BVV

0.75 mm2～185 mm2

BLVV

2.5 mm2～185 mm2

Voltage level

exemplar

Numerus metretas

Specification

300/500V

BVVB

2-3

0.75 mm 2 10 mm 2

BLVVB

2-3

2.5 mm 2 10 mm 2

300/500V

60227 IEC 53 ( RV V ) ;

2-5

0.75 mm 2 2.5 mm 2

300/500V

RV V

2

1.5 mm longis 2 6 mm 2

3-5

4 mm 2 6 mm 2

6～37

0.5 mm 2 2.5 mm 2

300/300V

60227 IEC 52 ( RV V ) ;

2-3

0.5 mm 2 0.75 mm 2

300/300V

RVS

2

0.5 mm 2 4 mm 2

5. Cable structura descriptio

Cable structure

Material Description

Conductor

Ductores aenei vel aluminii vel aluminii rotundi compacti vel non compacti, conductores aeris - Classis I, Classis II, Classis V; aluminium conductores - Classis 1, Classis 2

Repugnans iacuit ignis (si)

Micha tape

Insulation

Nulla materia PVC

Implens (si)

Non-hygroscopic Polypropylene reticulata Filler Funis

Cable involuti tape (si)

Non texta aut polyester tape

Vagina exteriora (si)

PVC vaginatus compositis

VI, filum idem core

6.1 Insulation fuco identificatio:

6.1.1 Cum insulatio colorata ad identitatem nucleorum fili insulati adhibetur, singulae nuclei fili insulae tantum uno colore uti possunt, excepto colore viridi/flavi compositionis.

6.1.2 Nulla nucleus colorum cuiuslibet funis multi- nuclei viridis et flavi esse non potest, quae colores non sunt mixti.

6.1.2 Cores fili viridi/flavi insulatae, color unus saltem 30% operiet et non plus quam 70% superficiei nuclei fili insulae, et alter color reliquas operiet et per totum consistet.

6.1.4 Color spectri praelatus pro insalutato e rudentibus cum quinque corollis minusve coloratis talis est:

1 core et 2 core: spectrum colorem non anteponendo;

3 coros: viridi/flavi, caerulei, brunnei vel brunnei, nigri, grisei;

4 coros: viridis/flavus, fuscus, niger, griseus vel caeruleus, fuscus, niger, griseus;

5-corus: viridis/flavus, caeruleus, fuscus, niger, griseus vel caeruleus, fuscus, niger, griseus, niger.

6.1.5 Cum specialia ad chromatographiam requiruntur, partes copia et postulatio secundum exigentias mos exigentias agere ac determinare possunt.

6.2 Insulation digitalis identificatio:

6.2.1 Cables cum sex vel pluribus nucleis numeris a notificabuntur. Insulatio eiusdem coloris erit et numero naturali ordine disposita ab interiore strato usque ad oram exterioris incipientis a No. 1 nucleo insulato (insulatio nigra cum litteris albis commendatur), excepto nucleo viridi/flavo insulato (si).

6.2.2 Signo autem numero uno constat, linea horizontalis sub numero adicienda est. Signo autem ex duobus numeris constat, verticaliter disponantur et linea horizontalis sub posteriori numero addatur. Intervallum di inter duos circulos adiacentes numerorum non debet esse maior quam 50mm. Dispositio identitatis digitalis signorum in figura infra ostenditur:

7-Vaginis color

Album, nigrum vel sicut per mos postulationem

VIII-Special perficientur opus

Flamma retardat gradus A/B/C, ignis resistens, termite resistens, rodens resistens, UV resistens, humilis temperatus resistens, oleum minerale resistens, etc.

9- cable application notas

9.1 Maxima diuturna temperatura æstimata æstimatio pro fune conductoris in operatione normali datur 70°C.

9.2 Maxima licita temperatura funeris conductoris in brevi circuitione (duratio non excedentes 5 seconds) est 160℃.

Funem temperatus institutionem 9.3 non minus quam 0

9.4 Minimum inflexio radii ad cable institutionem:

Radius retinaculorum minimus inflexus cum diametro exteriore minus quam 25 mm: diametro exterioris fune non minus quam 4plo;

Radius retinaculorum minimus inflexus cum diametro exteriore major vel aequalis 25 mm : non minus quam 6 times exteriorem funem.

9.5 Haec series filorum PVC insulatarum et analium maximam intentionis aestimationem 450/750V habet ac late in ambitus residentialibus, commercialibus, et industrialibus pro electricis accensis et internis wiring, instrumentis domesticis, instrumentis electricis, instrumentis, instrumentis, instrumentis electronicis, instrumentis automaticis adhibitis. Modi institutionis includunt fixum wiring, amet vel velit, vel in aquaeductu immersa vel systemata clausa similia.
