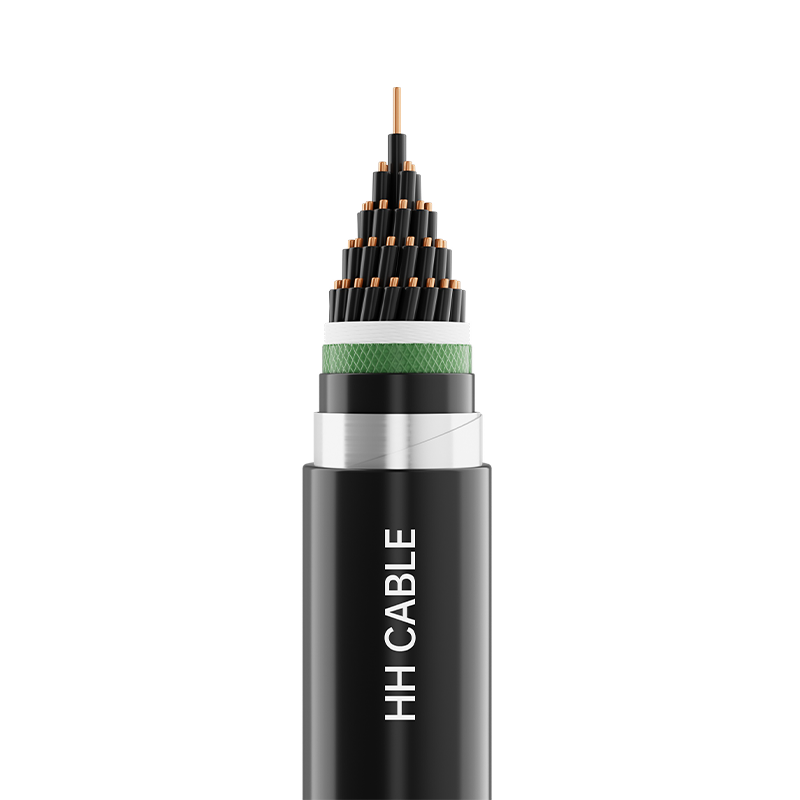

450-750V Pvc Insulated Control Cable

Productum nomen: 450/750V PVC insulatas funem imperium

I-executionem signa

GB/T9330-2020

2-Product Model

KVV, KVVP, KVVP2, KVVP3, KVVP4, KVV22, KVV32, KVVP2-22, KVVR, KVVRP, etc.

3- intentione level

450/750V

IV-Product Specifications

malesuada euismod

Exemplar a

Conductor nominatim sectionem transversalem mm2

0.5

0.75

1.0

1.5

2.5

4

6

10

Numerus metretas

KVV , KVVP et aliae series

-

2～61

2～19

2-10

KVVP2, KVVP3, KVVP4 et aliae series

-

4～61

4～19

4-10

KVV22 , KVVP2-22 et aliae series

-

7～61

4～61

4～19

4-10

K VV 32 et aliae series

-

19～61

7～61

4～19

4-10

KVVR et alia series

2～61

-

-

-

KVVRP et alia series

2～61

2～48

-

-

-

Nota: 1. Specificatio radiorum flammarum - retardant funes, retinacula ignea resistentia et funes eorum collata eadem est ac exemplorum correspondentium supra memoratorum.

2. Numerus series nucleus commendatur sunt: ​​2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 et 61 nuclei.

5. Cable structura descriptio

Cable structure

Material Description

Conductor

Classis conductor aeris solidi 1 vel conductor aeris subductis rotundis vel Classis 5 mollis aeris conductor

Repugnans iacuit ignis (si)

Micha tape

Insulation

Nulla materia PVC

impletio

Non hygroscopic polypropylene reticulum satiata funem

Cable involuti tape

Non texta aut polyester tape

Metallum protegens

Filum aeneum extrinsecus vel (taenia aenea vel taenia plastica vel aluminium aeris plastic) involuti

Interior Vagina (si)

Polypropylene taenia caelata vel (polyvinyl chloride vel polyethylene) materia vaginae

Solitudo sleeve (si)

PVC vel polyethylene vagina materia

Armatura (si)

Filum chalybeum vel galvanized ferro galvanized habena

Exterior vaginae

PVC vel polyethylene vagina materia

VI, idem core filum

6.1 Insulation fuco identificatio:

6.1.1 Cum insulatio colorata ad identitatem nucleorum fili insulati adhibetur, singulae nuclei fili insulae tantum uno colore uti possunt, excepto colore viridi/flavi compositionis.

6.1.2 Nulla nucleus colorum cuiuslibet funis multi- nuclei viridis et flavi esse non potest, quae colores non sunt mixti.

6.1.2 Cores fili viridi/flavi insulatae, color unus saltem 30% operiet et non plus quam 70% superficiei nuclei fili insulae, et alter color reliquas operiet et per totum consistet.

6.1.4 Color spectri praelatus pro insalutato e rudentibus cum quinque corollis minusve coloratis talis est:

2 coros: nullum praelatum colorem spectrum; 3 coros: viridi/flavi, caerulei, brunnei vel caerulei, nigri, brunnei;

4 coros: viridis/flavus, caeruleus, niger, fuscus vel caeruleus, niger, fuscus, griseus vel aurantiacus;

5-corus: viridis/flavus, caeruleus, niger, fuscus, griseus vel aurantiacus, vel caeruleus, niger, fuscus, griseus, aurantiacus vel alius colorum diversus.

6.1.5 Cum specialia ad chromatographiam requiruntur, partes copia et postulatio secundum exigentias mos exigentias agere ac determinare possunt.

6.2 Insulation digitalis identificatio:

6.2.1 Cables cum septem vel pluribus nucleis a numeris notabuntur. Insulatio eiusdem coloris erit et numero ab interiore strato ad exteriorem stratum ordine disposita, incipiendo a No. 1 nucleo insulato (insulatio nigra cum litteris albis commendatur), excepto nucleo viridi/flavo insulato (si).

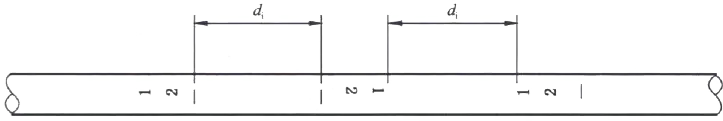

6.2.2 Signo autem numero uno constat, linea horizontalis sub numero adicienda est. Signo autem ex duobus numeris constat, verticaliter disponantur et linea horizontalis sub posteriori numero addatur. Intervallum di inter duos circulos adiacentes numerorum non debet esse maior quam 50mm. Dispositio identitatis digitalis signorum in figura infra ostenditur:

7-Vaginis color

Nigrum aut sicut per elit scriptor postulationem

VIII-Special perficientur opus

Flamma retardat gradus A/B/C, ignis resistens, termite resistens, rodens resistens, UV resistens, humilis temperatus resistens, oleum minerale resistens, etc.

9- cable application notas

9.1 Maxima diuturna temperatura æstimata æstimatio pro fune conductoris in operatione normali datur 70°C.

9.2 Maxima licita temperatura funeris conductoris in brevi circuitione (duratio non excedentes 5 seconds) est 160℃.

Funem temperatus institutionem 9.3 non minus quam 0

9.4 Minimum inflexio radii ad cable institutionem:

9.4.1 Mollia structura remulco:

Inflexio radius non minor quam sexies diametri exterioris funis.

9.4.2 rudentes inermes;

Inflexio radius non minor quam sexies diametri exterioris funis.

9.4.3 CATAFRACTATA ET METALLIS retinacula

Inflexio radii non minus quam 12 ter diametri funis.

9.5 Hic funis late usus est in potestate, insigni tradendo, vigilantia et munimento systematum circuitionis cum intentione aestimationis 450/750V et infra, ut operationem systematis electricam tutam, stabilem et efficacem curet. Firmiter institui et adhiberi potest intus, foris, vel protinus in fistulas funes et fossas defossas.
